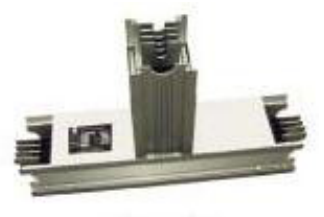

T型垂直彎頭
T型垂直彎頭是作為母線系統中母線槽在垂直方向上分支時使用的連接單元。

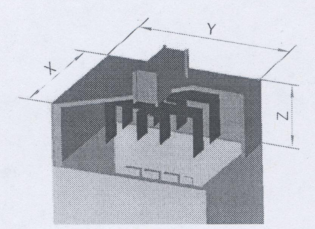

始端箱
始端箱功能是為母線系統通過電纜進線或變壓器、開關柜頂部進線提供鏈接空間和密封保護。
始端單元包括始端箱、始端母線，與變壓器、低壓開關柜連接時用，其中與開關柜出線連接，用同規格硬母線;與變壓器連接，1250A以上用軟連接端子。

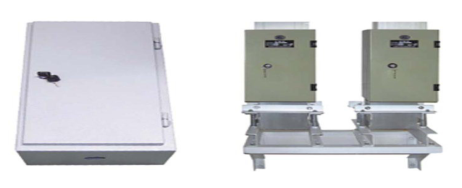

插接箱
插接箱是母線系統輸出分配電能的單元，也可以作為小電流進線箱使用(32A---630A)插接箱必須與插接式直線段配合使用。
母線系統中的母線槽型號

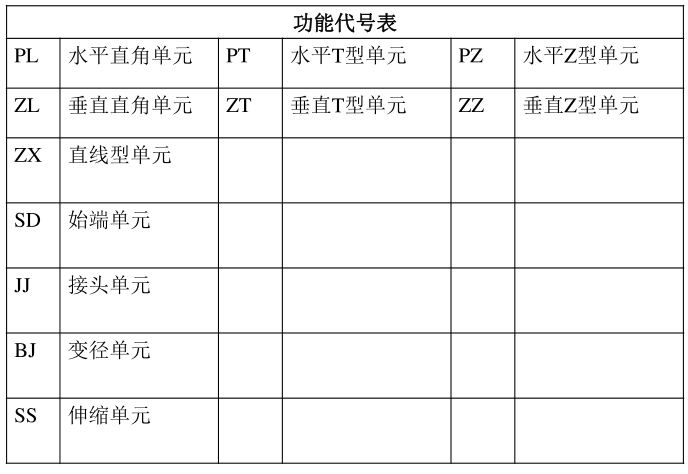

. CCX M/F/H 188 L額定電流(A)功能單元代號長度/插口數目
其中，CCx為產品代號
類別代號:M/F/H分別表示密集型、復合絕緣型、耐火型
188表示設計序號
。導體材料:L表示鋁，銅不表示
第二節鋁合金外殼母線槽
1、加強性鋁合金外殼設計。
外殼采用鋁合金型材，由兩側板和上下蓋板構成，側板上設計了散熱片和燕尾槽，有利于母線系統散熱，由加強了外殼強度，便于安裝，同時減輕了母線槽重量，可減少安裝支架。
2、無螺釘組裝技術。
外殼上下蓋板與側板連接不用螺釘、柳釘，也不需焊接而是采用勾、槽和卡簧，由于外殼不開孔，提高了防護等級，且外型美觀。
. 3、整體接地技術。
傳統的保護地線PE線放置在母線槽內一側，由于電磁感應在保護地線上感應的故障電流可升高50%，同時三相導電排距PE線間距離不等，電感也不等，線路較長時，在故障電流下，三相嚴重不平衡。采用導電性能良好的非磁性材料鋁合金外殼做保護地線，包圍在導電排四周，由于它盡可能的靠近三相母排，可做到電抗最小，且保護地線與三相母排距離相等，電抗相同。這樣無論是短時還是持續相對地短路故障，這種接地方式都是有效的。因此國際電氣技術委員會公布及提倡電匯排（母線槽)以外殼作為接地導體。
把外殼與接地母排合為一體，也避免了外殼與PE排連接處
因長期腐蝕，接觸不良而產生接地連續性不良現象。
4、防腐性能好。5、先進的絕緣工藝。.6、可靠的絕緣方式。
導電排上有絕緣層，相與相之間有一定的空氣間隙，導電排與外禿間還有DMC材料壓制的絕緣墊塊，三重絕緣。
7、優良的絕緣材料。 8、大跨距設計。
剛度好，6米跨距之間可不用安裝吊架。.9、安裝方便。
注:鋁合金外殼母線槽包括鋁合金鋁導體母線槽和鋁合金銅導體母線槽，鋁合金鋁導體母線槽優勢:導體與外殼材質基本相同，熱脹冷縮影響小、重量輕、安裝方便，接頭與插接處經嚴格處理，不受氧化影響，成本低，比使用電纜投資還小。
