電機房的母線系統應用方案
發布時間: 2020/11/20
來源: 浙江萊曼電器有限公司

隨著電力業務的發展與智能電網的升級,電力數據中心對供電系統的可靠性和智能維護要求也越來越高。數據中心機柜端配電設計要滿足傳統機房的配電功能,還應滿足于遠期設備擴容;同時,盡可能減少設備擴容對已投運設備的影響。供電系統除滿足高可靠性外,還應該具備強大的監控功能,機房運維人員隨時可以了解機柜負載情況、各配電分支回路的電氣狀態和不同負載機群的電量消耗等。

當前,機房的配電容量一般保持在一定的范圍內,通常按照服務器機柜、刀片機柜、網絡機柜、工作機柜、小型機機柜等,常規數據中心單機柜負荷一般在3 kW~8 kW之間。根據各類設備功率不同,電氣連接器接口標準也有所區別,這為供電基礎配套實施帶來了極大的挑戰。傳統落地式配電單元 (列頭柜) 已不能滿足越來越多的供電需求。

近年來,隨著數據中心靈活性和多元化發展,一種更加靈活的機柜端設計方案逐步在電力機房中得到應用,即母線系統配電系統。目前已有大量大型數據中心采購母線系統設計方案,如 GoogleFace?book、阿里巴巴和騰訊等數據中心[3]。母線系統在電力行業作為一種導線應用已經有幾十年的歷史,但是對于電力數據中心應用而言,則比較新穎,應用案例不多。與傳統電纜方式對比,母線系統具備更加可靠的安全性、接口電阻和溫升控制也更加優越。 1 母線系統結構原理母線系統是由銅、鋁母線柱構成一個封閉金屬裝置,用來為分散系統各個元件分配較大功率。母線系統以銅或鋁作為導體、用非烯性絕緣支撐,然后封裝到金屬槽中形成的新型導體[4]。機房母線系統的額定電壓 380 V,適用于交流 50 Hz,額定電流 250~ 6 300 A三相四線制或三相五線制供配電工程中,它具有容量大、裝拆容易、施工周期短等特點。 1. 1 分類及發展按用途分,母線系統一般分始端母線系統、直通母線系統、L型垂直彎通母線、Z型垂直偏置母線、T型垂直三通母線、X型垂直四通母線等,以及有關附件及緊固裝置[4]。按絕緣方式,分為空氣式、密集式和高強度三種插接母線系統。按其結構及用途,可分為密集絕緣、空氣附加絕緣、空氣絕緣、耐火絕緣等;按其外殼材料分為鋼外殼、鋁合金外殼和鋼鋁混合外殼母線系統5]。母線系統的發展已經經歷三代,第一代為空氣型母線系統、第二代為密集型母線系統、第三代為復合絕緣性母線系統,母線系統的發展技術日臻完善和成熟。 1. 2 優點分析母線系統以銅排或鋁為導體,電流容量很大且電氣性能、機械性能好。母線系統的外殼為金屬,具有不燃燒、安全可靠性且使用壽命長等特點。與傳統電纜比較,管道或橋架所占位置較少,對于大型建筑物的施工和線纜排布非常有利[4]。

母線系統的主要特點如下:(1) 容量大、壓降很小、短路負載能力強;

(2) 可靠性高;

(3) 外形小且美觀、重量輕;

(4) 施工連接方便,檢查簡單。

1. 3 缺點分析

母線系統作為一種新型的末端供電技術,同樣存在以下不足之處:

1) 防護等級:目前行業主流品牌機房母線系統多采用空氣型母線,防護等級為IP40。安裝時需考慮空調冷凝水防護問題,如主機房地板下安裝空調水管,則不建議采用地板下安裝方案;

2) 對機柜頂部空間要求相對較大,對凈高較小的機房,安裝條件可能存在限制;(3) 智能監控采集功能:機房母線系統對主干和每個機柜末端的用電參數進行監控采集,需另外敷設通訊線纜,工序上相比精密列頭柜復雜。

2 機房母線系統組成電力機房專用母線系統系統由六部分構成:線槽主體、端部饋電模塊、線槽連接模塊、接線盒、監控模塊和通訊模塊。

2. 1 母線系統主體外殼提供線槽保護,提高熱穩定性,滿足各種安裝方式,如豎直吊裝或者水平安裝,側邊可貼標識。導電銅排是根據載流量需求選擇不同截面,表面鍍錫,增強抗腐蝕性并減小接觸電阻的電解銅。表面的絕緣材料具備良好的可短路電流能力。

3. 2 端部饋電模塊端部饋電模塊用于將電力接入母線系統系統。端部饋電模塊內置斷路器、監控模塊以及通訊模塊等,斷路器規格按每列負載需求配置。

2. 3 線槽連接模塊線槽連接模塊用于端部饋電模塊與母線系統主體,線槽主體與主體之間,線槽主體與彎頭之間的連接。

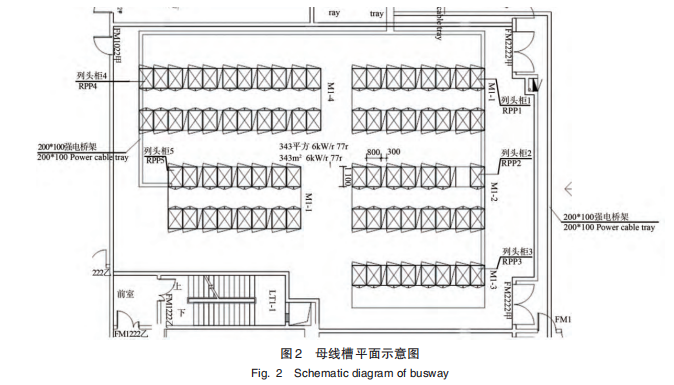

4 連接盒接線盒可以在母線系統主體上安裝,接線盒內置控制空開及給機柜供電的插座。目前行業上,接線盒在母線系統主體上安裝,大多數均支持熱插拔方式,靈活卡位固定,方便隨時為擴容負載提供電氣連接。接線盒在母線系統主體上具體安裝位置行業上基本由兩種設計情況,固定安裝和靈活安裝,Sch?neider 等供應商采用固定式位置安裝,即母線系統主體上每隔 600 mm 預留一個安裝孔位提供接線盒安裝。PDI、Startline等供應商可在主體上任何位置安裝[6]。對不同尺寸規格機柜擺放而言,無疑后者更加適合機房的設計。 2. 5 監控模塊監控模塊分為末端及主控單元兩部分。末端單元為機房母線系統通過在端部饋電模塊、接線盒等部件配置智能化電量儀等電氣采集模塊,可即時采集功率、電流、電壓等電氣數據。主控單元包括硬件主控單元和軟件管理平臺。機房母線系統設計本文以某約 300 平米的電力機房為例,進行母線系統方案和傳統列頭柜方案設計比較。該區域可布置 9列機柜,每個列頭柜對就近兩列機柜供電,每個機柜尺寸為800 mm×1 100 mm。如圖2所示。

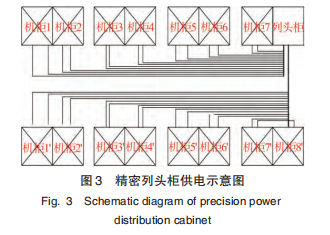

方案 1:每列機柜上方懸吊雙母線系統供電,每條母線系統上的接線盒安裝兩個空開和兩個工業插座,分別為該列的兩面機柜供電,支持即插拔方式,簡易方便業務擴容和功能延伸。方案2:如果采用傳統的精密列頭柜配電方案,則需為兩列機柜配置 1個精密列頭柜,并向每面機柜提供雙電源供電。如圖3所示。
