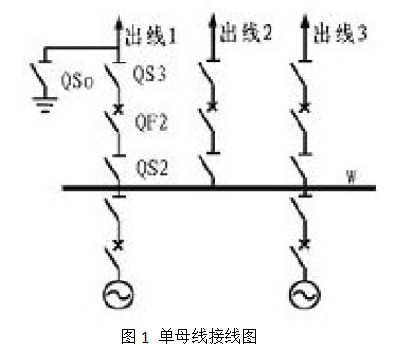

1. 單母線系統接線（1）只有一組母線的接線,進出線并接在這組母線上。單母線系統接線圖見圖1。圖中倒閘操作：如對饋線LI送電時，須先合上隔離開關QS2和QS3，再投人斷路器QF2；如欲停止對其供電，須先斷開QF2，然后再斷開QS3和QS2。即隔離開關相對于斷路器而言要“先通后斷”，母線隔離開關相對于線路隔離開關也要“先通后斷”。接地開關QS4是在檢修電路和設備時合上，取代安全接地線的作用。

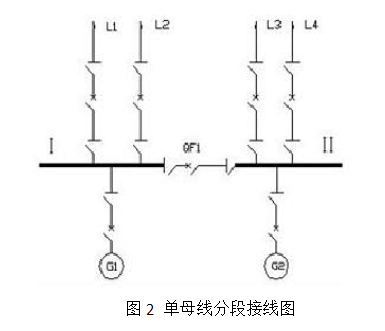

單母線系統接線優點：簡單清晰、設備少、投資小、運行操作方便，且有利于擴建。缺點：可靠性和靈活性較差。應用：6～10kV配電裝置的出線回路數不超過5回；35～63kV配電裝置的出線回路數不超過3回；110～220kV配電裝置的出線回路數不超過2回。改進：單母線系統分段接線、單母線系統帶旁路接線。（2）單母線系統分段接線：避免單母線系統接線可能造成全廠停電的缺點，提高供電可靠性及靈活性。見圖2。
