電力事務的展開和智能電網的升級，電力數據中心對供電系統的牢靠性和智能維護要求越來越高。數據中心機柜端配電規劃要滿足傳統機房的配電功用，還應滿足遠期設備擴容；同時，盡可能削減設備擴容對已投運設備的影響。供電系統除滿足高牢靠性外，還應該具有強力的監控功用，機房運維人員隨時可以了解機柜負載情況、各配電分支回路的電氣狀況和不同負載機群的電量消耗等。
當時，機房的配電容量一般保持在必定的范圍內，一般按照服務器機柜、刀片機柜、網絡機柜、作業機柜、小型機機柜等，常規數據中心單機柜負荷一般在3 kW~8 kW之間。根據各類設備功率不同，電氣聯接器接口標準也有所區別，這為供電基礎配套實施帶來了極大的挑戰。傳統落地式配電單元 （列頭柜） 已不能滿足越來越多的供電需求。
近年來，跟著數據中心靈敏性和多元化展開，一種更加靈敏的機柜端規劃方案逐漸在電力機房中得到使用，即母線系統配電系統?，F(xiàn)在已有大量大型數據中心收購母線系統規劃方案，如 Google、Face?book、阿里巴巴和騰訊等數據中心。母線系統在電力工作作為一種導線使用現已有幾十年的歷史，但是關于電力數據中心使用而言，則比較新穎，使用案例不多。與傳統電纜辦法對比，母線系統具有更加牢靠的安全性、接口電阻和溫升控制也更加優勝。 1 母線系統結構原理母線系統是由銅、鋁母線柱構成一個關閉金屬設備，用來為渙散系統各個元件分配較大功率。母線系統以銅或鋁作為導體、用非烯性絕緣支撐，然后封裝到金屬槽中構成的新式導體。機房母線系統的額外電壓 380 V，適用于溝通 50 Hz，額外電流 250~ 6 300 A三相四線制或三相五線制供配電工程中，它具有容量大、裝拆簡略、施工周期短等特色。 1. 1 分類及展開按用途置，母線系統一般分始端母線系統、直通母線系統、L型垂直彎通母線、Z型垂直偏置母線、T型垂直三通母線、X型垂直四通母線等，以及有關附件及緊固設備。按絕緣辦法，分為空氣式、密集式和高強度三種插接母線系統。按其結構及用途，可分為密集絕緣、空氣附加絕緣、空氣絕緣、耐火絕緣等；按其外殼材料分為鋼外殼、鋁合金外殼和鋼鋁混合外殼母線系統。母線系統的展開現已經歷三代，榜首代為空氣型母線系統、第二代為密集型母線系統、第三代為復合絕緣性母線系統，母線系統的展開技術日臻完善和成熟。 1. 2 優點分析母線系統以銅排或鋁為導體，電流容量很大且電氣功能、機械功能好。母線系統的外殼為金屬，具有不焚燒、安全牢靠性且使用壽命長等特色。與傳統電纜比較，管道或橋架所占方位較少，關于大型建筑物的施工和線纜排布十分有利。
母線系統的主要特色如下：
（1） 容量大、壓降很小、短路負載才能強；
（2） 牢靠性高；
（3） 外形小且漂亮、重量輕；
（4） 施工聯接便利，查看簡略。
1. 3 缺陷分析
母線系統作為一種新式的結束供電技術，相同存在以下不足之處：
（1） 防護等級：現在工作干流品牌機房母線系統多選用空氣型母線，防護等級為IP40。設備時需考慮空調冷凝水防護問題，如主機房地板下設備空調水管，則不建議選用地板下設備方案；
（2） 對機柜頂部空間要求相對較大，對凈高較小的機房，設備條件可能存在約束；
（3） 智能監控搜集功用：機房母線系統對主干和每個機柜結束的用電參數進行監控搜集，需其他敷設通訊線纜，工序上比較精細列頭柜雜亂。
2.機房母線系統組成電力機房專用母線系統系統由六部分構成：線槽主體、端部饋電模塊、線槽聯接模塊、接線盒、監控模塊和通訊模塊。
3.母線系統主體外殼供給線槽維護，進步熱穩定性，滿足各種設備辦法，如豎直吊裝或者水平設備，側邊可貼標識。導電銅排是根據載流量需求挑選不同截面，外表鍍錫，增強抗腐蝕性并減小觸摸電阻的電解銅。外表的絕緣材料具有杰出的可短路電流才能。
4.端部饋電模塊端部饋電模塊用于將電力接入母線系統系統。端部饋電模塊內置斷路器、監控模塊以及通訊模塊等，斷路器規格按每列負載需求配備。
5.線槽聯接模塊線槽聯接模塊用于端部饋電模塊與母線系統主體，線槽主體與主體之間，線槽主體與彎頭之間的聯接。

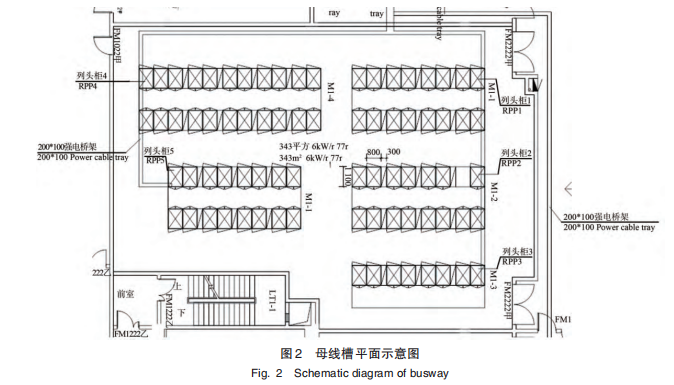

6.聯接盒接線盒可以在母線系統主體上設備，接線盒內置控制空開及給機柜供電的插座。現在工作上，接線盒在母線系統主體上設備，大多數均支持熱插拔辦法，靈敏卡位固定，便利隨時為擴容負載供給電氣聯接。接線盒在母線系統主體上具體設備方位工作上基本由兩種規劃情況，固定設備和靈敏設備，Sch?neider 等供貨商選用固定式方位設備，即母線系統主體上每隔 600 mm 預留一個設備孔位供給接線盒設備。PDI、Startline等供貨商可在主體上任何方位設備［6］。對不同標準規格機柜擺放而言，無疑后者更加適宜機房的規劃。 2. 7.監控模塊監控模塊分為結束及主控單元兩部分。結束單元為機房母線系統經過在端部饋電模塊、接線盒等部件配備智能化電量?jī)x等電氣搜集模塊，可即時搜集功率、電流、電壓等電氣數據。主控單元包括硬件主控單元和軟件處理渠道。機房母線系統規劃本文以某約 300 平米的電力機房為例，進行母線系統方案和傳統列頭柜方案規劃比較。該區域可安頓 9列機柜，每個列頭柜對就近兩列機柜供電，每個機柜標準為800 mm×1 100 mm。如圖2所示。
